China Heavy Duty Cnc Roll Turning Lathe kilang borong

Tudung Berat Cnc Roll Turning Lathe

jenama LUCUBRATE
asal produk CINA
Masa penghantaran 30 HARI
kapasiti bekalan 200PCS SETIAP TAHUN

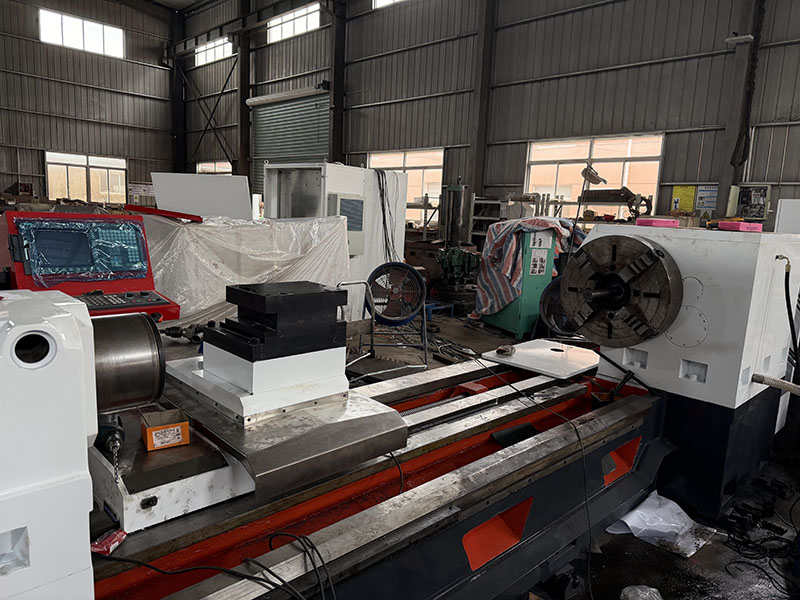

Mesin bubut gulung CNC
Mesin yang menggunakan Siemens 808D CNC, pemacu motor servo. Direka bentuk untuk menganalisis sepenuhnya petunjuk prestasi teknikal mesin pelarik ATOMAT Itali, Jerman HERKULLES, bentuk struktur mekanikal baru.
Pada masa yang sama memanfaatkan syarikat alat mesin domestik yang berpengalaman yang serupa. Mesin ini sesuai untuk pelbagai jenis gulungan bahan, menggulung gulungan sebatian Pusat dan kasar, penamat.
Mesin menggunakan rel 4 panduan + 1 panduan tambahan untuk mesin dengan ketegaran tinggi memberikan jaminan yang boleh dipercayai.
Mesin pelana-pelana, alat mudah alih menggunakan sokongan rel kaku bergulir tinggi dan meningkatkan kestabilan mesin dan sistem tegar tinggi, serta kepekaan untuk memastikan bahawa ketepatan keseluruhan pemprosesan bersepadu mesin, perlindungan rel keluli tahan karat seluruh mesin.
Kekerapan menggunakan motor spindle 30KW, peraturan kelajuan stepless.
Mesin yang dilengkapi dengan perisian khas, sistem operasi interaktif dapat roller silinder, melewati pengaturcaraan automatik, di sana dengan mengurangkan kerja pengaturcaraan yang rumit, meningkatkan kecekapan.

Email

Download

CNC Heavy duty Roll Turning bubut yang sesuai untuk menggelinding dan menyelesaikan bahagian gulungan kilang dengan profil gulungan besi tuang atau keluli berkelajuan tinggi atau tungsten karbida roll dll.

Mesin bubut gulung tugas berat sesuai untuk bahan kerja sehingga data berikut:

Maks. Diameter untuk dimesin: 550mm

Maks. jarak tengah: 2500mm

Berat roll maksimum di tengah: 3500Kg

Pengawal CNC: siemens 828D

Fungsi pilihan 1

Perisian khas untuk program pengaturcaraan langkah pemesinan giliran.

Fungsi pilihan 2

Blok turret dapat diubah dengan turet kuartet NC. Ia dapat memperbaiki 4 batang pada masa yang sama. sangat baik untuk pemesinan kasar dan selesai dengan batang yang berbeza.

Penerangan:

Bahan kerja ditempatkan di antara pelat muka 4 balang dari batang kepala dan bahagian tengah batang ekor.

Mesin bubut putar tugas berat CNC CK8450 * 2500 adalah rangkaian mesin bubut putar 5-tempat tidur yang telah dirancang khusus untuk pemeliharaan silinder bergulir. Pelarik putar tugas berat CNC CK8450 * 2500 kuat dan boleh dipercayai, dengan ketegaran unggul yang diberikan oleh komponen besar dan reka bentuk 5 panduan. Terdapat 2 panduan untuk tailstock, 2 panduan untuk pelana di permukaan rata, pada masa yang sama terdapat 1 jalan masuk pada permukaan menegak yang menghubungkan ke hujung pelana di sebelah bahagian operasi.

KARAKTERISTIK TEKNIKAL UTAMA CK8470 * 2500 CNC tugas berat roll bubut

KAPASITI
Ketinggian pusat di atas laluan katil	425 mm
Jarak antara pusat	2500 mm
Maks. diameter gulungan	550 mm
Lebar katil	920 mm
Bilangan panduan	4 + 1
Berat bahan kerja maksimum disokong antara pusat tanpa penstabil	3500 kg

Stok kepala

Geser gelendong, poros dan transmisi dibuat dalam 18 Ni Cr Mo5, benar-benar mengeras dan dibumikan. Spindle dipasang pada jurnal yang dilengkapi dengan bantalan SKF berketepatan tinggi, khusus untuk spindle. 4 rahang bebas, badan besi tuang, diameter. 650mm. Motor gelendong berus AC dikawal dengan VFD. Variasi tanpa putaran kelajuan gelendong dalam setiap julat kelajuan. Sistem pelinciran dengan pelinciran paksa berterusan dari semua komponen stok kepala, lengkap dengan alat keselamatan yang campur tangan sekiranya operasi rosak.

HEADSTOCK
Hidung gelendong	Sukatan # 80
Diameter dalaman galas depan	240 mm
Motor gelendong AC AC SERVOR	30kW
Bilangan julat kelajuan gelendong	2
Variasi rpm pada julat yang berbeza	rpm5 ~ 350
4 rahang badan keluli cor chuck bebas, 550mm,

Tailstock

Tailstock untuk mesin pelarik ini direka khas untuk mengurangkan jarak antara pusat dan galas besar untuk meningkatkan kestabilan dan mengelakkan getaran.
